ABAQUS 模拟应力波传播

材料常数：

杆尺寸：

入射杆长度10，直径10；透射杆长度100，直径10；

结果

做个小笔记，记下分析步骤。

Assembly

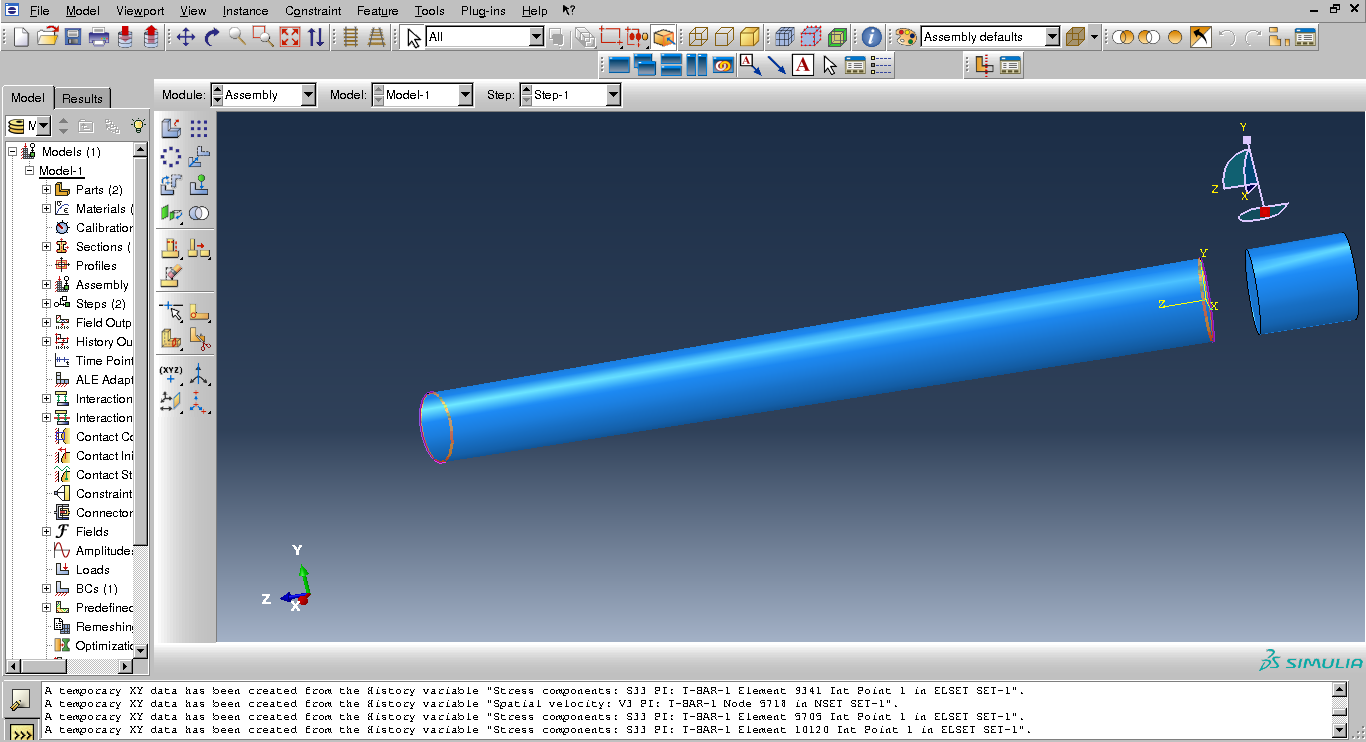

两杆对心，距离 5 。

Step

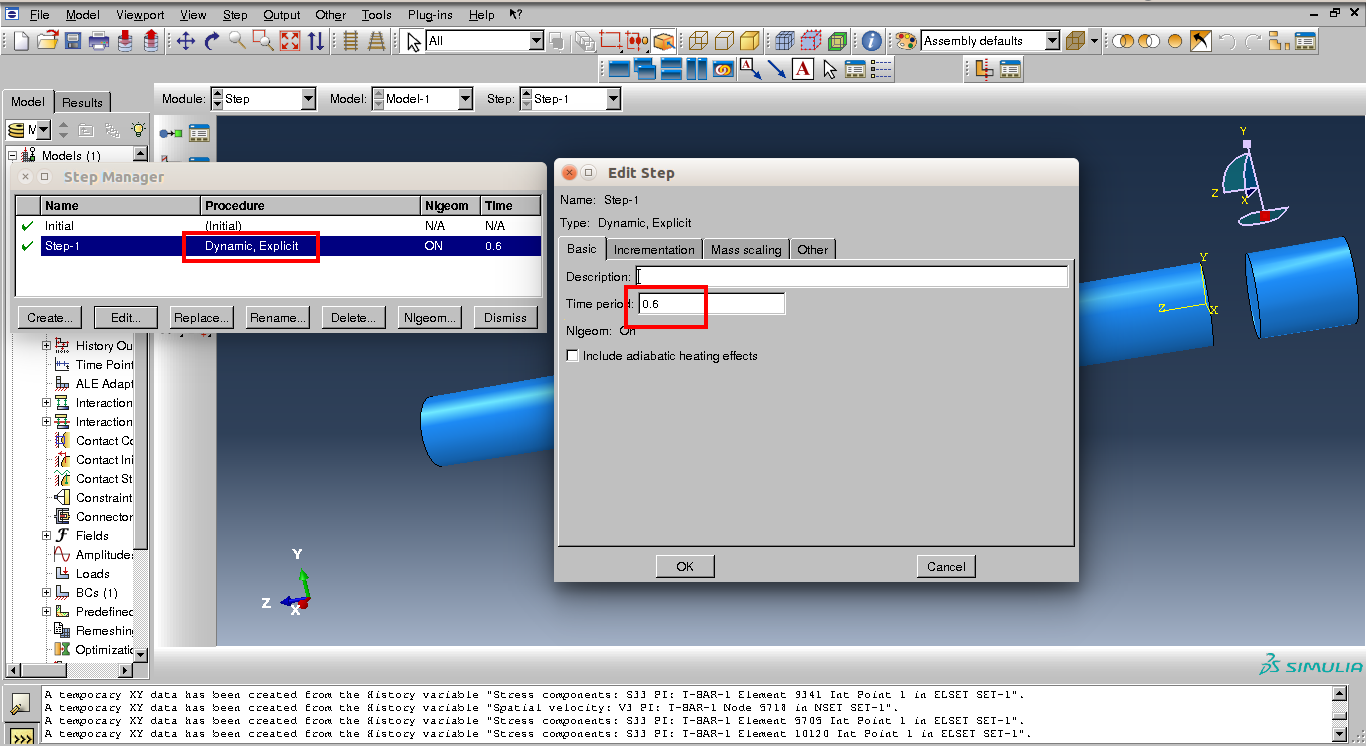

定义分析步step1，显示动力学分析，修改时间。

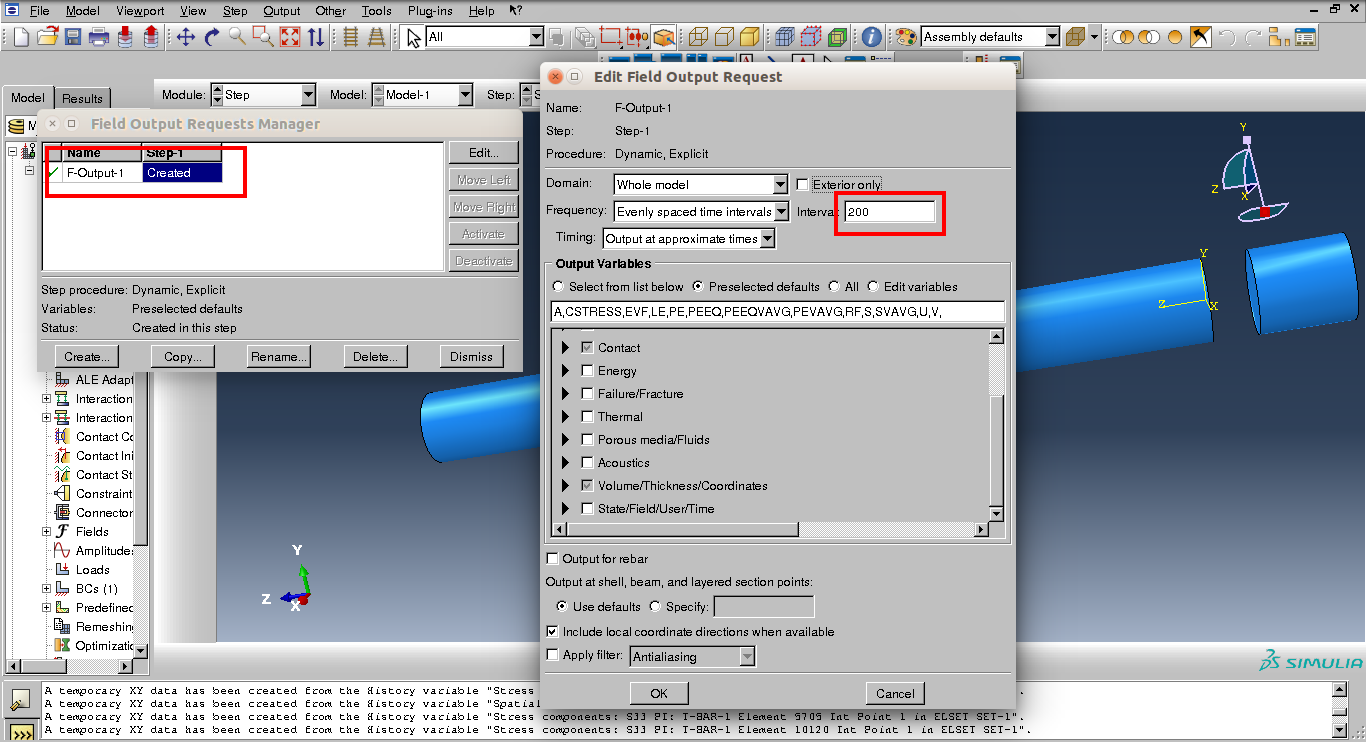

FieldoutputSet 提高输出帧数。

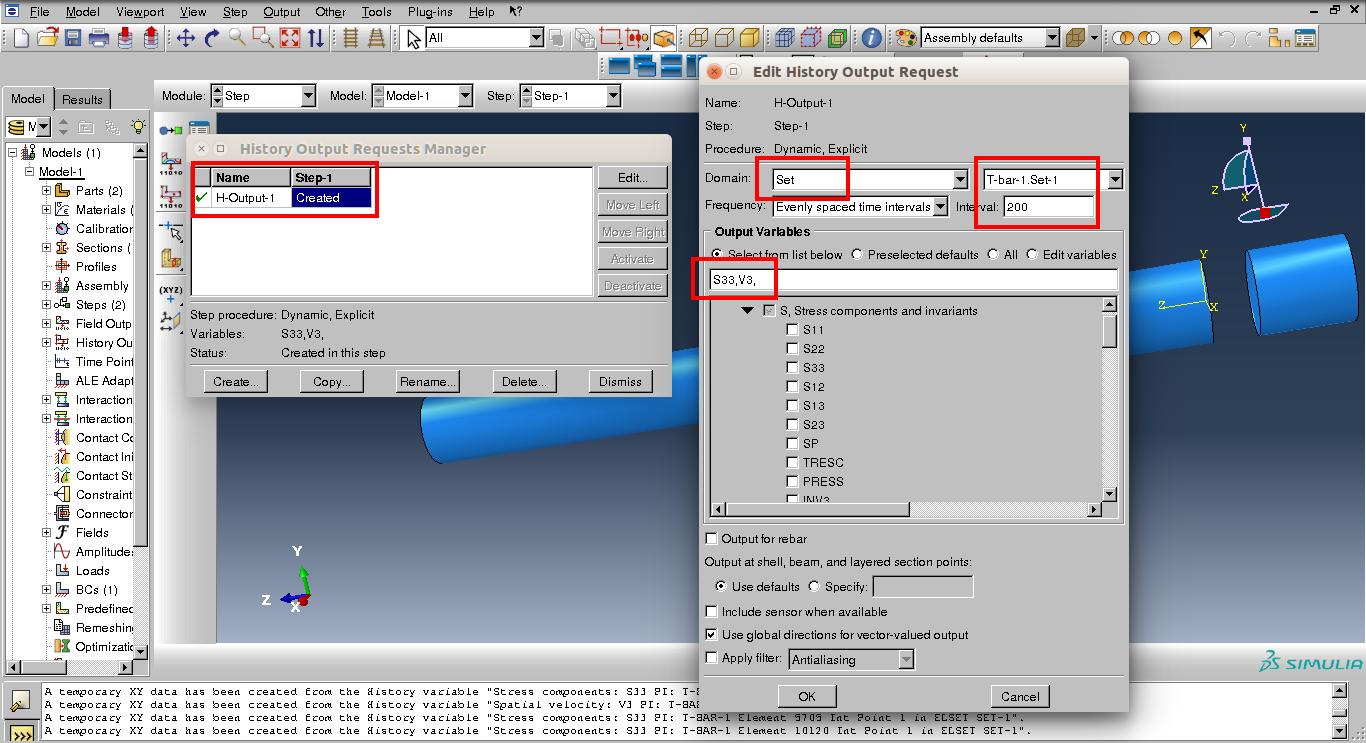

historyOutput，设置历史输出

• 输出目标为透射杆的应力 S33 和 速度 V3，方便结果绘图。可添加多个杆进行输出。
• 【注】历史变量输出太多计算中会报错，可减少输出或修改可输出最大值。

Interaction

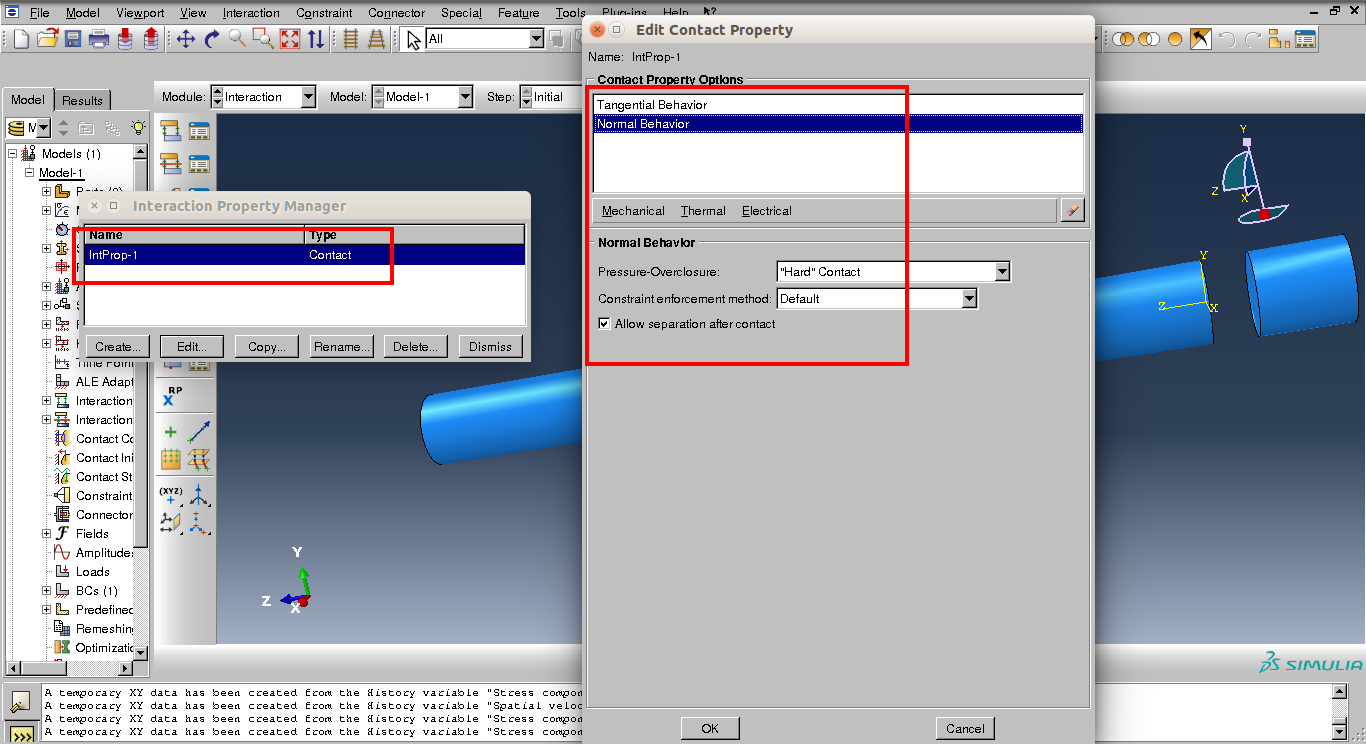

定义接触参数，属性默认。

选择接触面，定义接触面属性。

Load

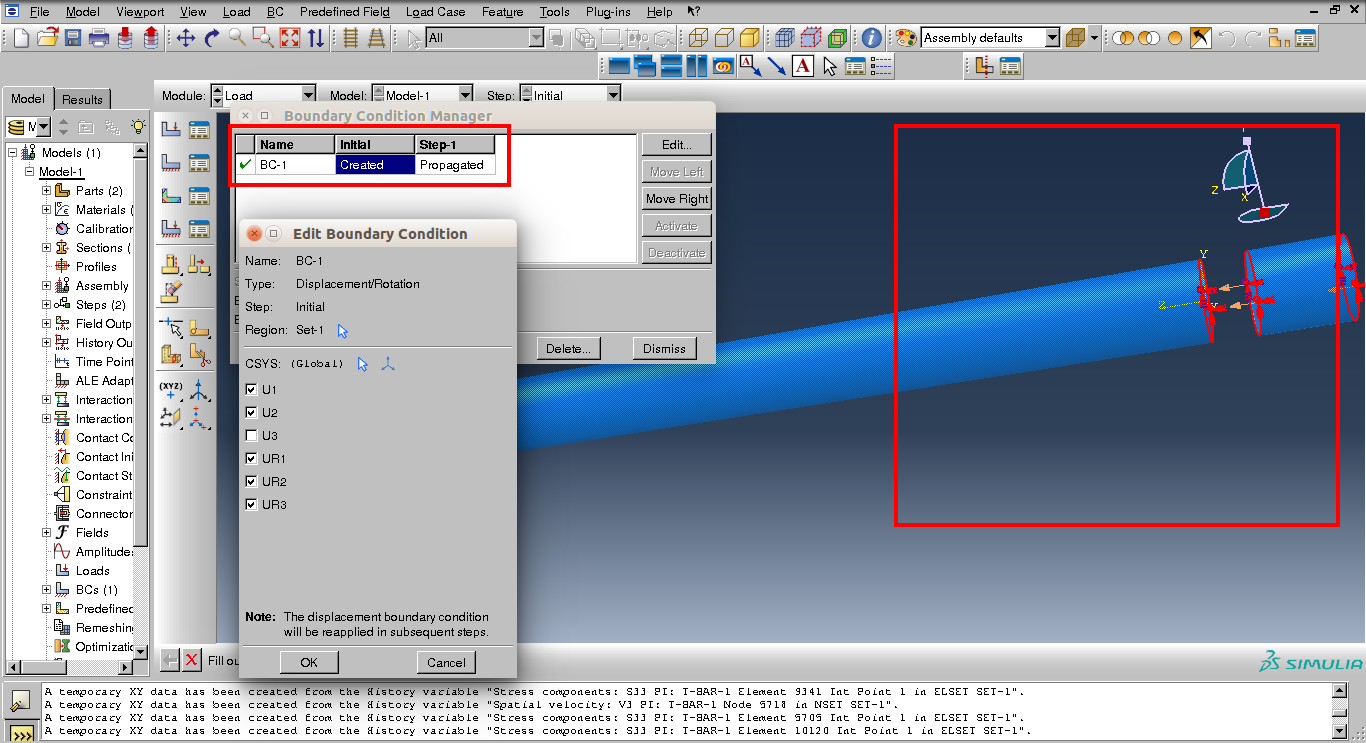

定义边界条件，锁定位移和旋转，杆件只有轴向位移。

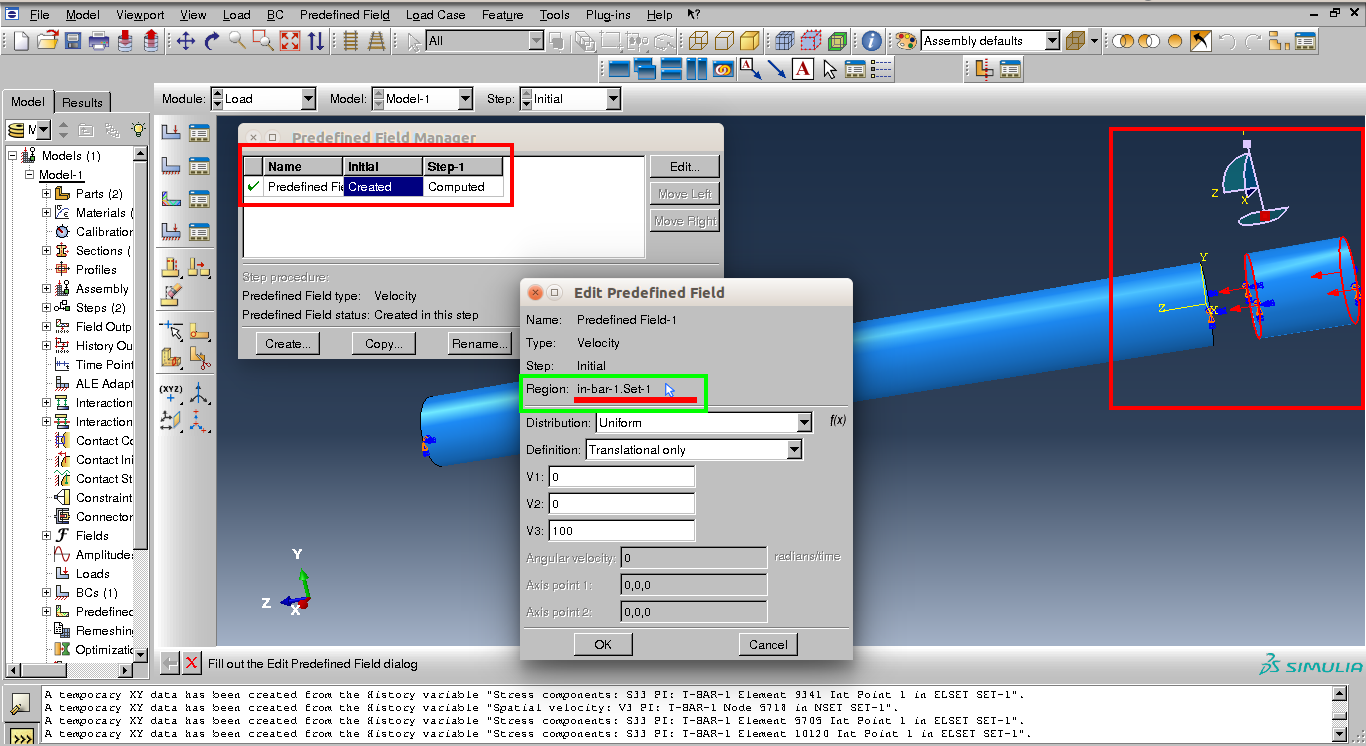

定义入射杆速度场。

• 【注】速度场选择整个杆子的 set ，不是选择一个面。

结果讨论

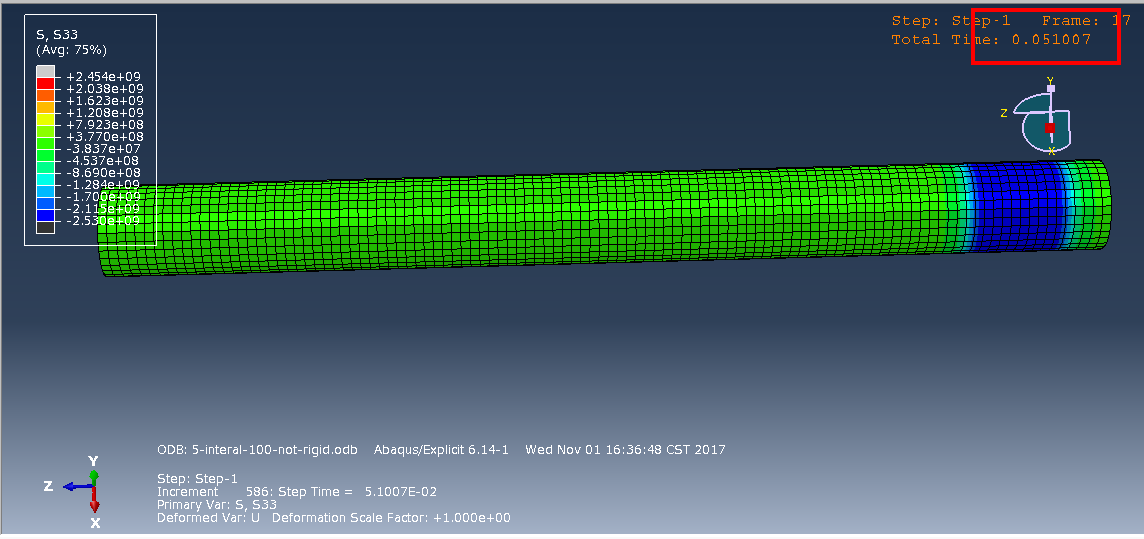

在 T=0.05 时开始碰撞，产生一个压缩波。

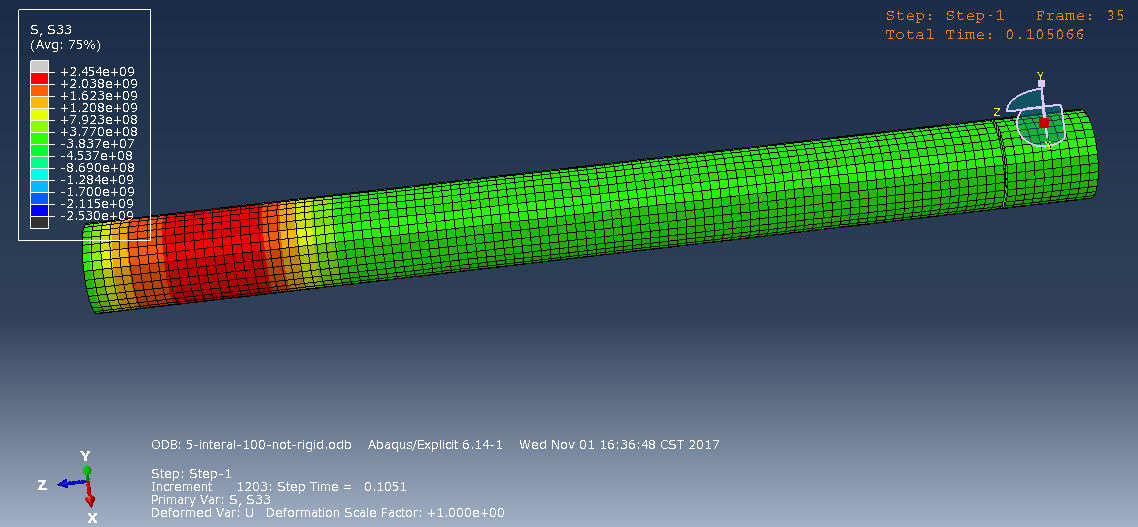

压缩波反射形成拉伸波。

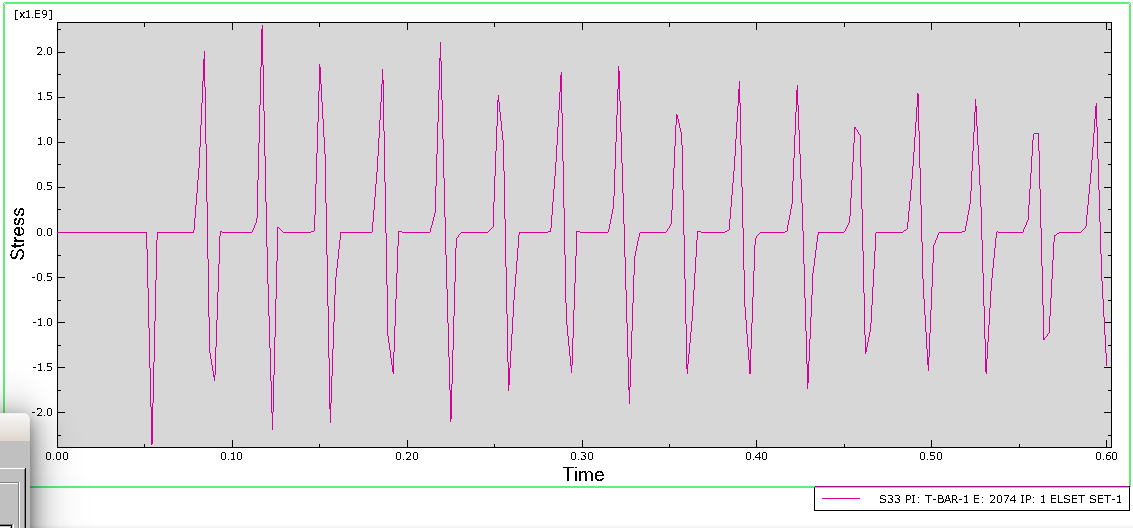

杆上速度和应力变化。
