仅供参考交流，对计算结果的精确性不负任何责任

ABAQUS 层合板壳单元拉伸

step1 正常的3D实体拉伸

• (有的也可以采用shell，没有厚度)

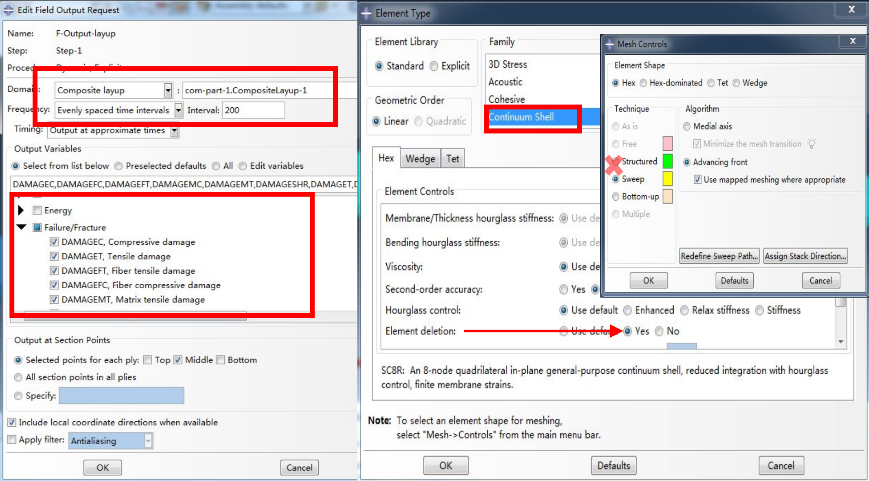

step2 网格划分

连续壳单元，扫掠划分

如果选用 结构网络,3D stress 则会报错，不能计算

Error in job com-1: 1050 elements have missing property definitions. The elements have been identified in element set ErrElemMissingSection.

分割实体

• 如果想要更精细划分并在不同部位选择不同材料，则需要分割实体．

step3 材料定义

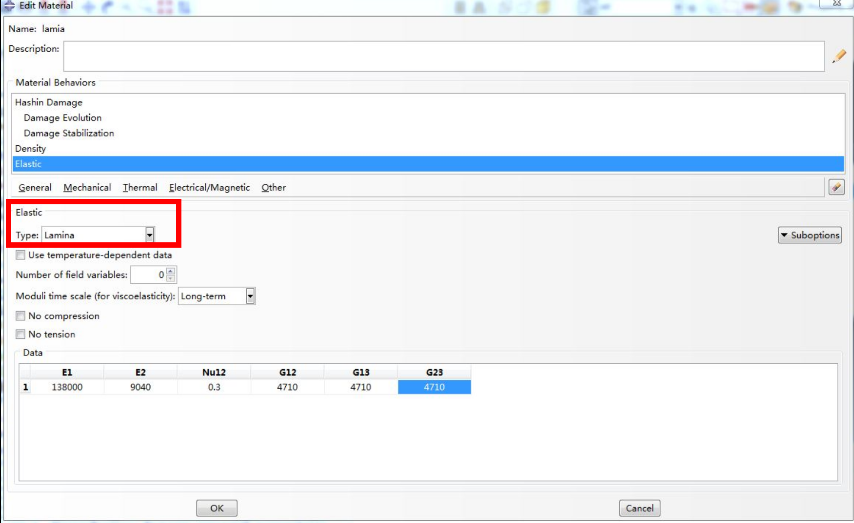

弹性模量定义

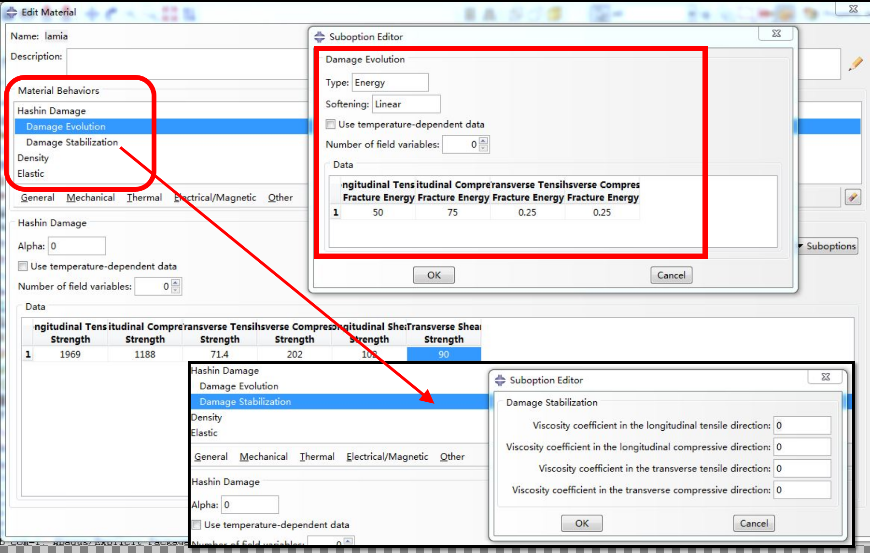

• 选用__lamina__，定义__Hashin__破坏准则，损伤演化．

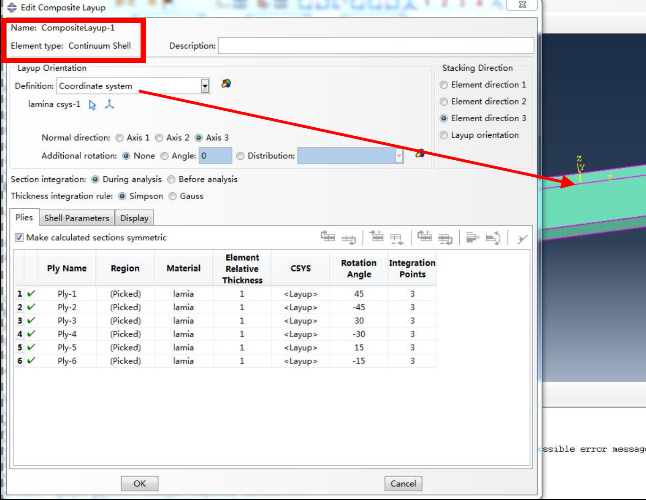

定义层合板坐标轴

定义层合板，选择坐标轴，输入角度

step4 分析步，输出定义

• 采用了显示动态分析步，时间0.001s
• 增加输出步长，输出失效变量

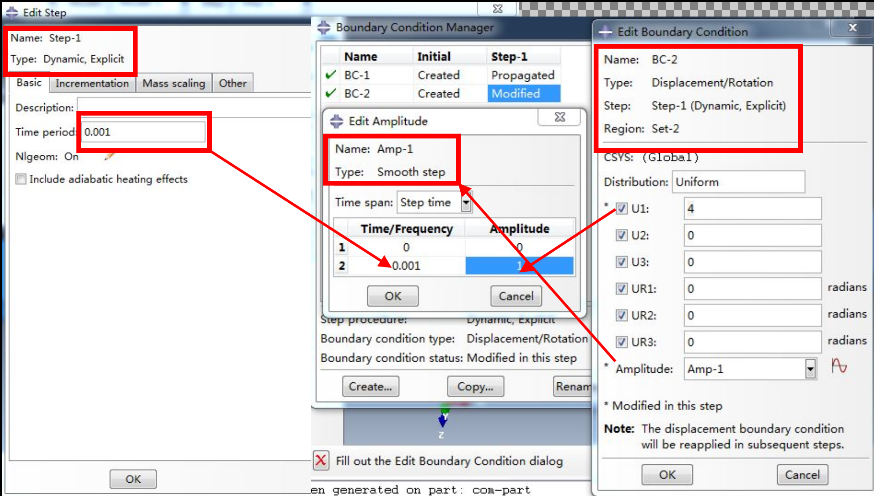

step5 载荷定义

• 位移加载
• smooth step
