结果仅供交流，对计算结果的精确性不负任何责任

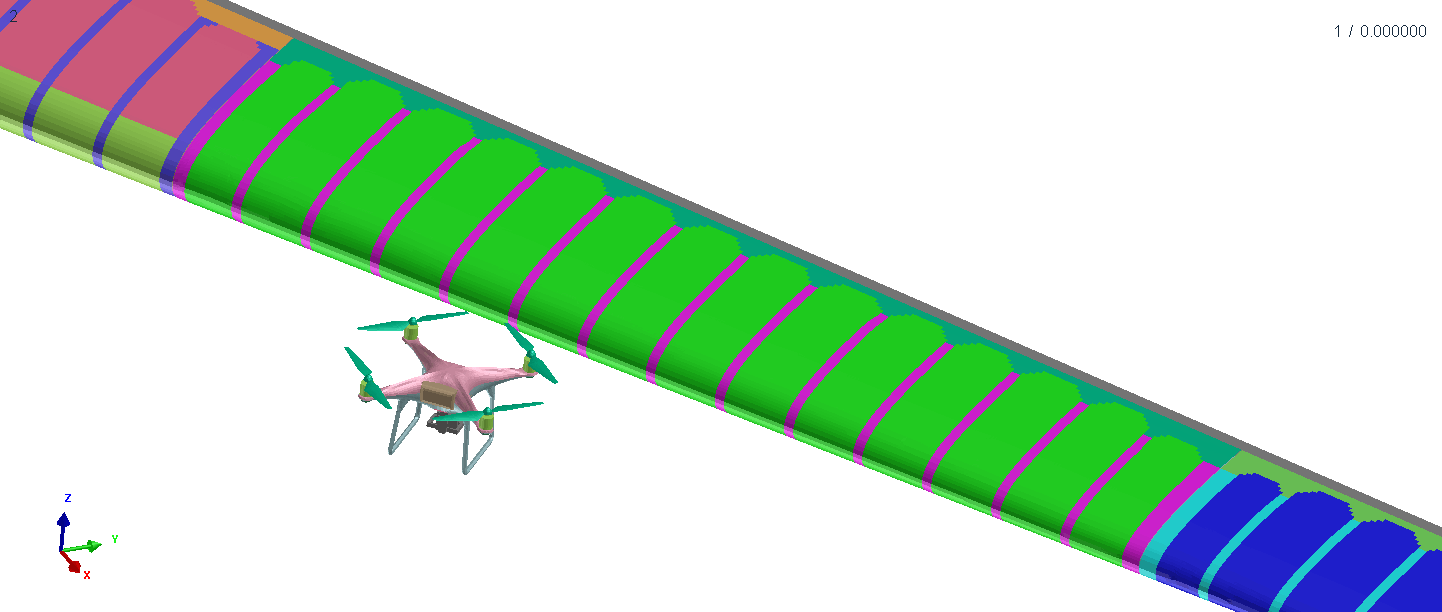

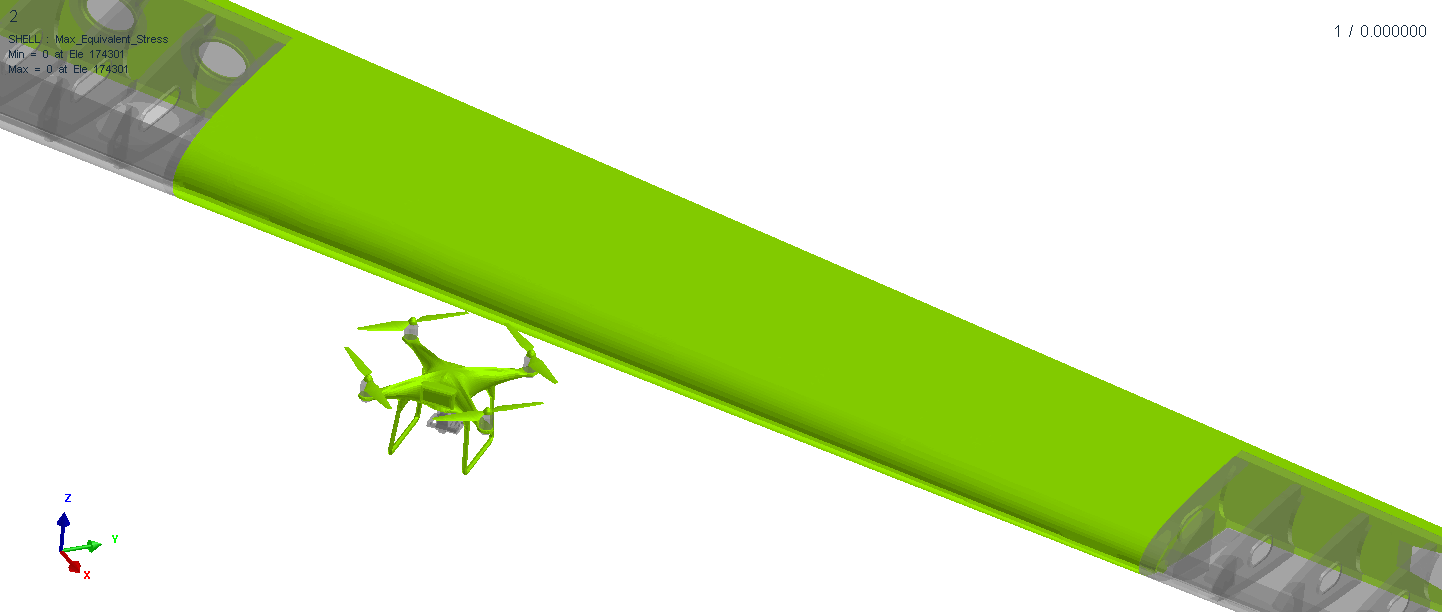

结果[.gif 等待加载。。。]
项目介绍
问题来源
- 航拍无人机使用广泛，但是事故越来越多，影响正常航班，带来巨大安全隐患。通过无人机模型冲击机翼仿真分析，观察在不同的速度和角度下对机翼结构造成的影响；与适航条例中的鸟撞飞机相关条款对比，说明无人机碰撞与鸟撞的异同之处，提出对机翼结构的改进；为以后适航条例修改提供数值依据。
工况介绍

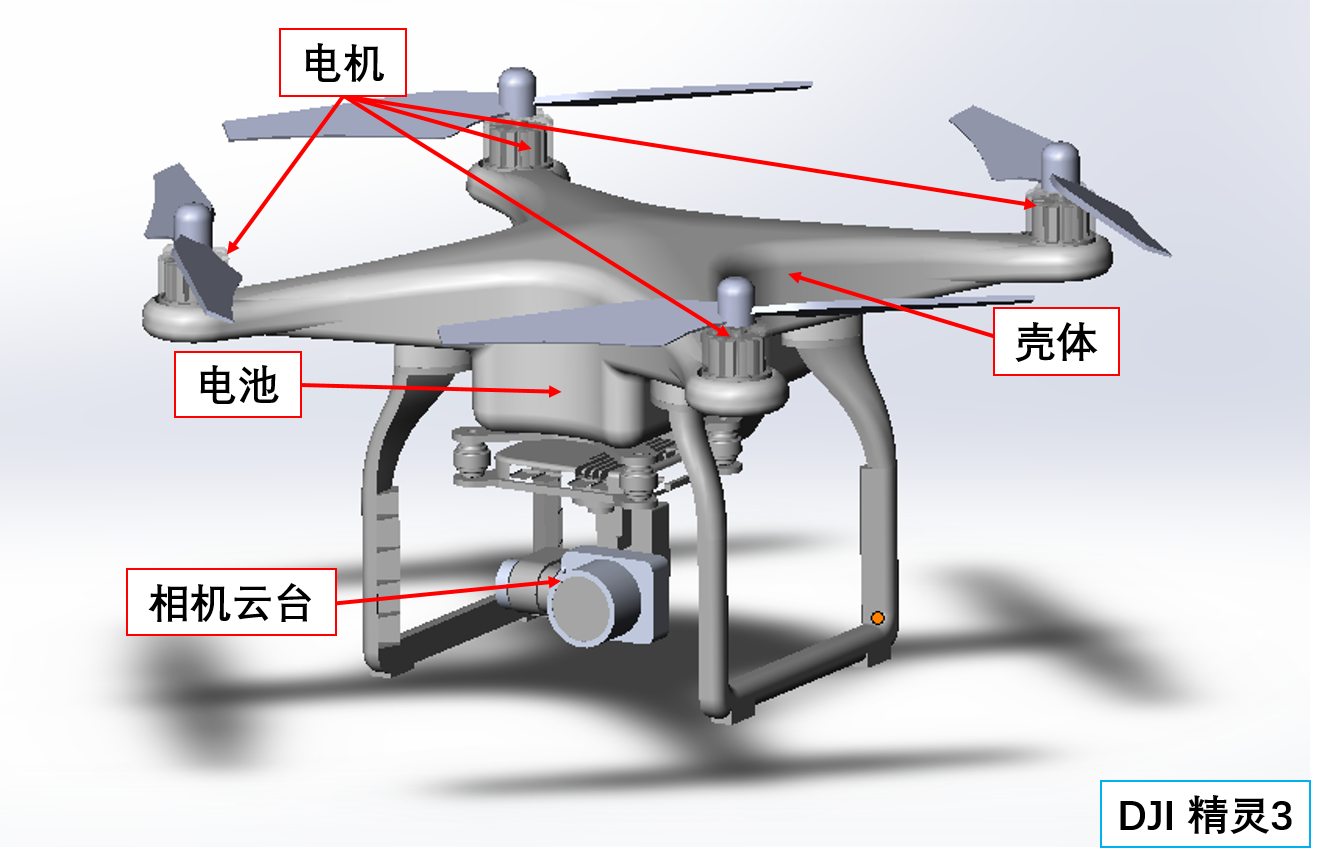

- 以市场占有率很高的大疆精灵系列无人机为案例，测量绘制3D模型，添加材料后得到其有限元模型。
- 无人机主要结构重量集中于4个电机，相机云台和电池之中，这些部件在碰撞过程中重量大，惯性大，会对机翼结构造成较大的破坏。
- 通过改变无人机与机翼碰撞区域的接触角度和相对的飞行速度，可以获得不同工况下的结果，进而对比各个工况下的不同严重程度的破坏。

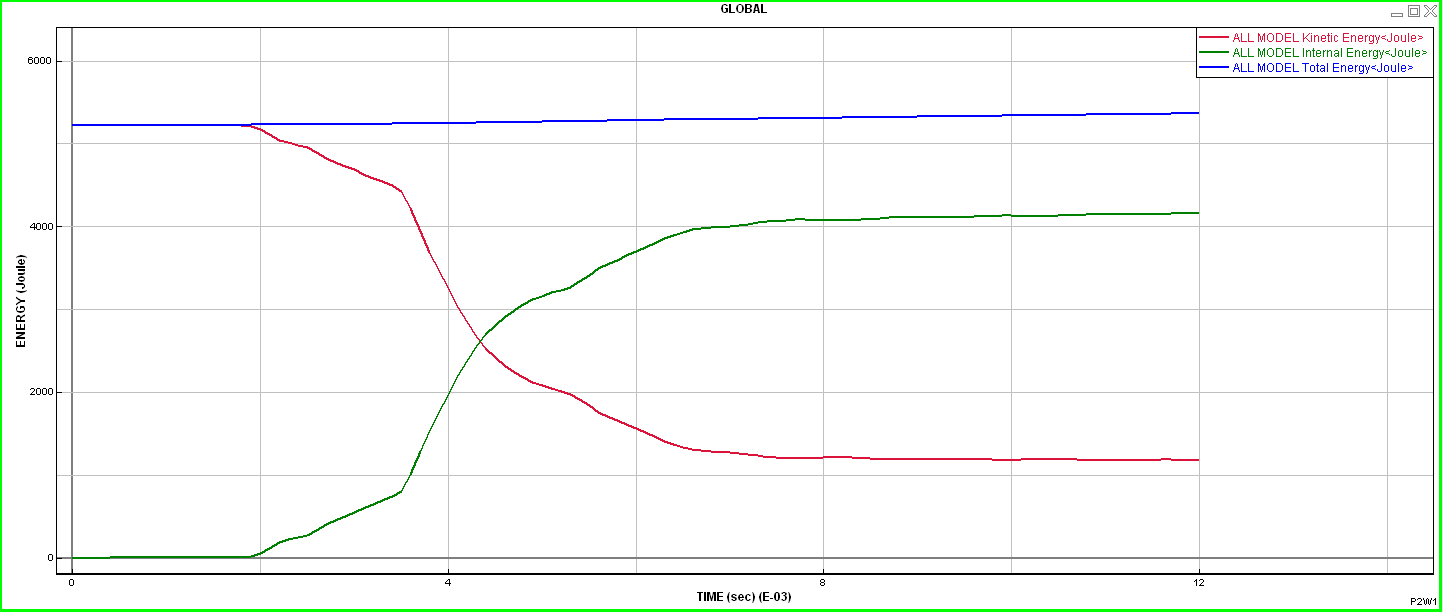

能量分析
- 在整个过程中能量守恒。
