仅供参考交流，对计算结果的精确性不负任何责任
结果.gif-等待加载

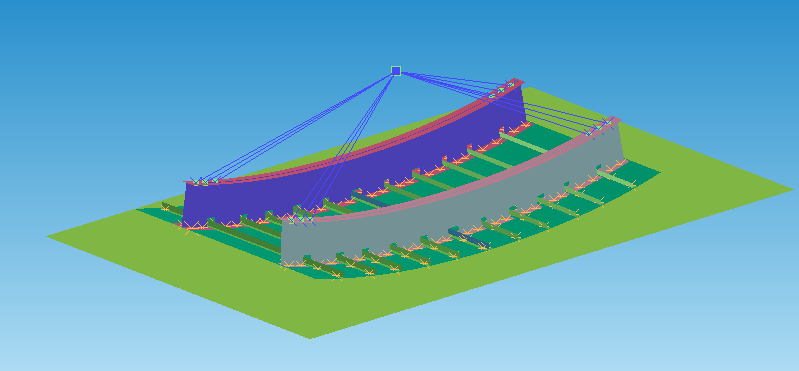

模型介绍
网格模型来源于Hypermesh教程demo3-1.hm中的飞机典型结构。
- 为了节约计算时间，重新划分网格，网格大小改为50mm，保持原来结构中共节点状态；
- 长桁、肋板与蒙皮使用铆钉（PLINK）连接；
- 增加一个集中质量点，使用One to mutiple constraint 将节点与壁板结构连接；
- 地面使用刚性壳单元，约束重心的6个自由度；
- 给定整体Z向的速度和重力加速度；
- 接触：结构与地面的主从接触；自接触；边对边接触；长桁与蒙皮接触。
单位：Ton，mm，s
导出单位及数量级
- 力：N
- 应力：MPa
- 密度：9.9e-9
- 杨氏模量：28000MPa
- 加速度 9800m/s^2
网格数量
材料卡片
SHELL 材料卡片
- 103模型，自定义塑性曲线
PLink 材料
- 224材料与302材料的区别；
- 某些参数必须定义，否则报错无法计算；
- 使用link manager 检查连接是否成功；
- 对比提交计算即可看出区别；
结果

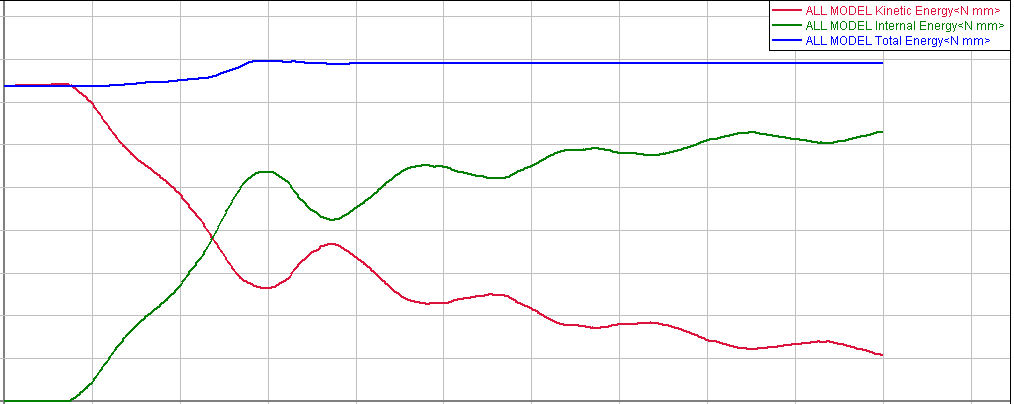

能量
经过短暂重力加速，动能有所上升而后下降；整体的能量变化守恒。
为什么整体能量有所上升？

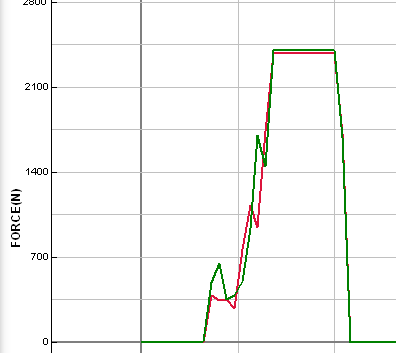

Plink失效
Plink 中途失效，失效后不会消失。
